PV-Thermografie mit Drohne: Solaranlagen normgerecht prüfen
Ein defektes Modul kostet Ertrag – ein unentdeckter Hotspot im schlimmsten Fall die ganze Anlage. Die Drohnen-Thermografie findet beides in Minuten. Wenn Kamera, Norm und Zeitpunkt stimmen.
Eine Solaranlage sieht von außen jahrelang gleich aus – während der Ertrag still und leise sinkt. Ein einzelnes defektes Modul, ein Hotspot, eine durchgebrannte Bypass-Diode: dem Auge verborgen, dem Wärmebild nicht. Genau hier setzt die drohnengestützte Thermografie an.
Was früher stundenlanges Ablaufen mit der Handkamera bedeutete, erledigt eine Drohne bei großen Anlagen in wenigen Flugminuten pro Megawatt. Aber Vorsicht: Ein paar bunte Wärmebilder sind noch keine normgerechte Inspektion. Worauf es wirklich ankommt.
- Belastbare PV-Thermografie richtet sich nach der Norm DIN IEC/TS 62446-3.
- Nötig ist eine radiometrische Wärmebildkamera mit mindestens 640×512 Pixeln.
- Gemessen wird bei mindestens 600 W/m² Einstrahlung, laufender Anlage und wenig Wind.
- Die Drohne prüft die Module – Wechselrichter und Anschlusskästen brauchen zusätzlich eine Handthermografie.
Warum sich die Thermografie überhaupt lohnt
Jeder Defekt an einem PV-Modul kostet Ertrag – und manche werden gefährlich. Ein Hotspot ist eine lokale Überhitzung durch eine defekte Zelle oder Teilverschattung und gilt als eine der häufigsten Ursachen für Brände an PV-Anlagen. Eine regelmäßige thermografische Prüfung deckt solche Probleme früh auf, sichert den Ertrag über die Laufzeit und liefert im Garantie- oder Versicherungsfall den nötigen Nachweis.

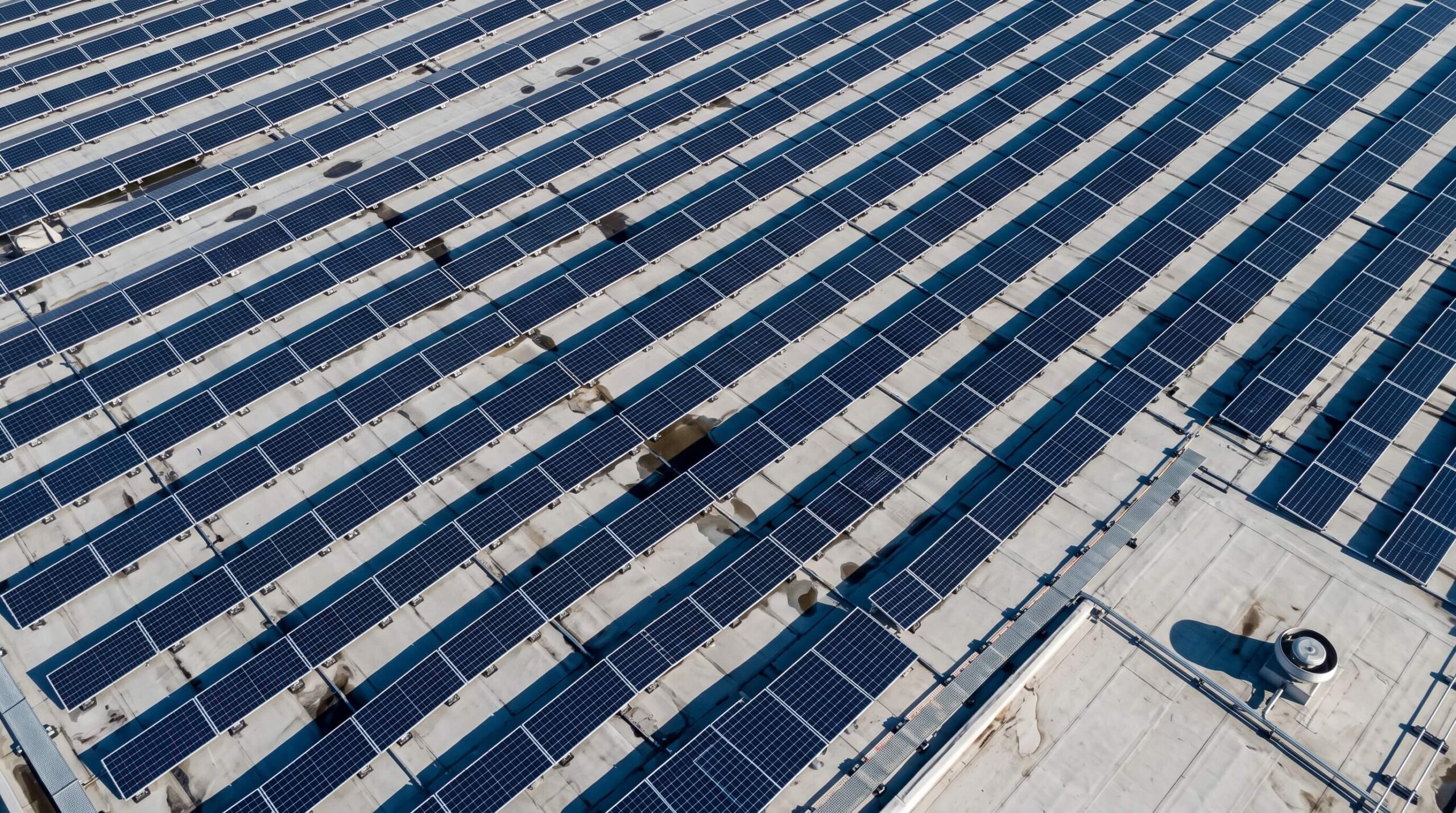

Die Drohne bringt dabei einen enormen Geschwindigkeitsvorteil: Statt jedes Modul zu Fuß abzulaufen, überfliegt sie die gesamte Fläche systematisch und erfasst jedes Modul im laufenden Betrieb – lückenlos und georeferenziert.
Was die Kamera können muss
Hier trennt sich Profi-Inspektion von Spielerei. Eine Consumer-Drohne mit niedrig auflösendem IR-Sensor erfüllt die Norm nicht. Für belastbare Ergebnisse brauchen Sie:
Radiometrisch und mindestens 640×512

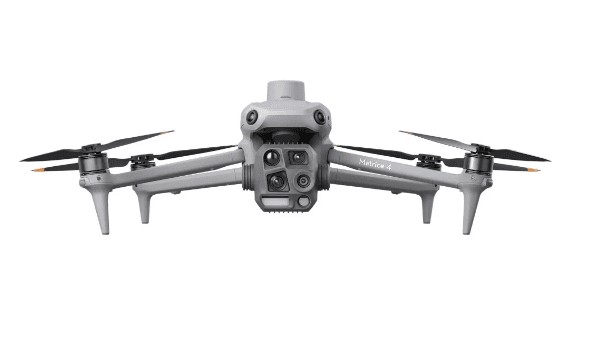

Die Kamera muss radiometrisch sein – also für jeden Pixel einen echten Temperaturwert speichern, nicht nur ein Falschfarbenbild. Und sie braucht Auflösung: mindestens 640×512 Pixel gelten als praktische Untergrenze für die Zell- und Moduldiagnostik. Die DJI Matrice 4T etwa arbeitet mit einem radiometrischen 640×512-Sensor (Hi-Res bis 1280×1024) und einer thermischen Empfindlichkeit von NETD unter 50 mK – fein genug, um kleinste Temperaturunterschiede sicher zu erfassen.
Hohe thermische Empfindlichkeit
Die Kamera muss kleine Temperaturunterschiede zuverlässig auflösen. Ein niedriger NETD-Wert (thermische Empfindlichkeit) sorgt dafür, dass auch beginnende Defekte sichtbar werden, bevor sie kritisch sind.
Regelmäßig kalibriert
Für beweiskräftige Berichte muss die Kamera rückverfolgbar kalibriert sein. Ohne dokumentierte Kalibrierung sind die Messwerte gegenüber Versicherung oder Gutachter angreifbar.
Die Norm DIN IEC/TS 62446-3 (VDE V 0126-23-3) ist die zentrale Referenz für die thermografische PV-Inspektion. Sie regelt Anforderungen an Messgerät, Umgebungsbedingungen, Durchführung, Personalqualifikation und Prüfbericht. Wer nur ein paar Wärmebilder macht, führt noch keine normgerechte Inspektion durch – und der Bericht hält im Ernstfall nicht stand.
Der richtige Zeitpunkt entscheidet mit
Selbst die beste Kamera liefert wertlose Daten zur falschen Zeit. Für aussagekräftige PV-Thermografie gelten klare Bedingungen:
- Einstrahlung von mindestens 600 W/m² auf Modulebene – vor und während der Befliegung gemessen und dokumentiert.
- Die Anlage muss im Betrieb sein, damit sich Defekte thermisch zeigen.
- Möglichst wenig Wind und stabile Einstrahlung, ohne ständig wechselnde Bewölkung.
Profis planen die Befliegung deshalb nach dem Wetter – nicht nach dem Kalender. Ein bedeckter, windiger Tag macht die beste Ausrüstung nutzlos.
Was die Drohne findet – und was nicht
Die Drohnen-Thermografie erkennt zuverlässig alle thermisch sichtbaren Moduldefekte:
| Fehlerbild | Was dahintersteckt |
|---|---|
| Hotspot | lokale Überhitzung, oft durch defekte Zelle oder Verschattung |
| Bypass-Dioden-Fehler | ganzer Substring fällt thermisch auf |
| PID | schleichender Leistungsverlust durch Potenzialdifferenz |
| Substring-Ausfall | Teil des Moduls liefert keinen Strom mehr |
Die Drohne prüft die Module – aber nicht die gesamte Anlage. Wechselrichter, DC-Anschlusskästen und weitere Balance-of-System-Komponenten sind aus der Luft nicht sinnvoll erfassbar und brauchen eine zusätzliche Handthermografie aus der Nähe. Eine vollständige Inspektion kombiniert immer beide Methoden. Wer Ihnen etwas anderes verspricht, verkauft Ihnen eine halbe Prüfung.
Wer darf das fliegen?
PV-Thermografie ist ein gewerblicher Drohneneinsatz. Der kleine EU-Kompetenznachweis (A1/A3) ist die Basis; für viele Anlagen in der Nähe von Gebäuden oder unbeteiligten Personen ist der große Schein (A2) sinnvoll oder erforderlich. Ebenso wichtig: Die thermografische Auswertung selbst gehört in fachkundige Hände – die Norm empfiehlt qualifiziertes Personal, idealerweise mit Thermografie-Zertifizierung. Details zu den Führerschein-Kategorien finden Sie in unserem Ratgeber zum Drohnenführerschein.
Die richtige Ausrüstung wählen
Ob Sie PV-Thermografie als Dienstleistung anbieten oder Ihre eigene Anlage prüfen wollen: Entscheidend ist der Sensor, nicht der Markenname auf dem Fluggerät. Achten Sie auf radiometrische Auflösung, thermische Empfindlichkeit und eine Kombination aus Thermal und RGB, um jeden Defekt exakt zu verorten. Passende Modelle finden Sie in unserer Enterprise-Kategorie, und die Grundlagen der Sensor-Wahl vertieft unser Ratgeber zu Wärmebild-Drohnen.
Welche Drohne passt für Ihre PV-Inspektion?
Sagen Sie uns, was Sie prüfen – einzelne Dachanlagen oder große Solarparks. Wir empfehlen Ihnen den passenden radiometrischen Sensor und das richtige Modell. Auf Deutsch, fachlich, ohne Verkaufsdruck.
Häufige Fragen
Reicht eine günstige Wärmebild-Drohne für PV-Inspektionen?
Für einen groben Überblick vielleicht. Für normgerechte, belastbare Prüfungen nach DIN IEC/TS 62446-3 brauchen Sie eine radiometrische Kamera mit mindestens 640×512 Pixeln und dokumentierter Kalibrierung.
Bei welchem Wetter wird geprüft?
Bei mindestens 600 W/m² Einstrahlung, laufender Anlage und möglichst wenig Wind. Die Einstrahlung wird vor und während des Flugs gemessen und dokumentiert.
Findet die Drohne wirklich jeden Fehler?
Sie erkennt alle thermisch sichtbaren Moduldefekte zuverlässig. Wechselrichter und Anschlusskästen müssen jedoch zusätzlich per Handthermografie geprüft werden – erst beides zusammen ergibt eine vollständige Inspektion.
Brauche ich einen Drohnenführerschein dafür?
Ja. A1/A3 ist die Basis, für viele Einsätze ist A2 sinnvoll oder nötig. Mehr dazu in unserem Ratgeber zum Drohnenführerschein.
Hinweis: Dieser Beitrag gibt einen allgemeinen, herstellerneutralen Überblick zum Stand 2026 und dient der Orientierung, nicht als Mess-, Norm- oder Rechtsberatung. Genannte Normen und Richtwerte (z. B. DIN IEC/TS 62446-3, 600 W/m²) können sich ändern – maßgeblich sind die jeweils geltenden Fassungen. Die Eignung von Ausrüstung und Vorgehen ist im Einzelfall zu prüfen.
